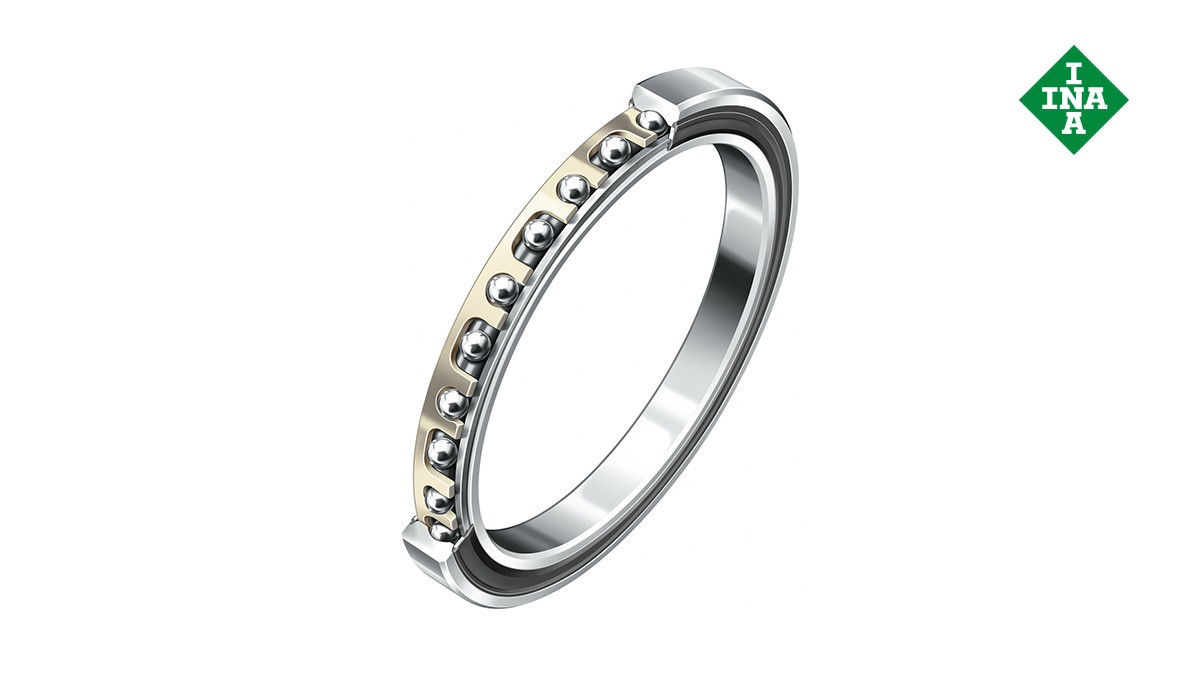

Schaeffler Wälzlager und Gleitlager: Dünnringlager

Dünnringlager sind hochpräzise, geräuscharm und sehr tragfähig. Diese Kugellager gibt es in drei verschiedenen Baufomen mit extrem kleinem, überwiegend quadratischem Querschnitt. Der Querschnitt bleibt innerhalb einer Baureihe auch bei größeren Durchmessern der Welle und der Gehäusebohrung konstant. Deshalb werden die Lager auch Constant Section (CS) bezeichnet. Diese Besonderheit unterscheidet Dünnringlager von herkömmlichen Lagern, die in ISO-Reihen genormt sind.

Stufenweise kann so ein größerer Querschnitt gewählt und somit ein höher belastbares Lager eingesetzt werden, ohne dass der Wellendurchmesser dazu geändert werden muss. Mit Dünnringlagern lassen sich somit extrem leichte und bauraumkleine Konstruktionen verwirklichen.

Dünnringlager gibt es als Rillenkugellager, Vierpunktlager und als Schrägkugellager. Jede dieser Bauformen gibt es in verschiedenen Baureihen. Die Baureihen entsprechen dabei den Querschnittsgrößen. Die Kugeln sind auf die Baureihen abgestimmt.
